| 產品概述

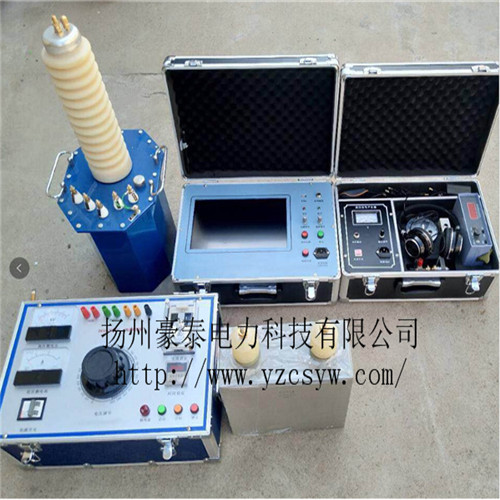

DGY300B電纜故障檢測儀，可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。
本測試儀采用箱式結構，巧妙的將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。
電纜故障檢測儀產品別稱
電纜測試儀，電纜檢測儀，電力電纜故障測試儀，電纜故障儀,定點儀,路徑儀,電纜故障尋徑儀,電纜故障尋蹤儀,便攜式電纜故障定位系統,電纜故障閃測儀,電纜故障定點儀,電纜路徑儀,全智能多次脈沖電纜故障測試儀,多次脈沖電纜故障測試儀,低壓電纜故障測試儀,高壓電力故障測試儀，電纜故障定位儀
電纜故障檢測儀功能特點
☆ 具有傳統的脈沖法和閃絡法。
☆ 采用14.1"大屏幕液晶觸摸屏作為顯示終端。波形清晰，界面上模擬觸摸鍵操作，按鍵定義簡單明了，操作極為簡單迅速。
☆ 可通過測試波形判斷故障點擊穿與否，保證測試波形的正確性與可讀性。
☆ 儀器工作于win2000平臺。具有方便用戶的軟件和全中文菜單，人機對話極為友好，具有強大的數據處理功能。專用數據庫可存儲任意多個測試結果。
☆ 具有極安全的采樣高壓保護、隔離措施，測試儀在額定沖擊高壓環境中不會死機和損壞。
☆ 檢測故障成功率、測試精度及測試方便程度優于國內任何同種檢測設備。
☆ 具有標準USB接口，可方便地通過該接口接駁打印機、標準鍵盤、U盤和進行設備軟件升級。
☆ 由于沒有機械操作鍵盤，使其操作簡單、可靠性高。
☆ 單端測試距離16km，無測試盲區。
技術參數
1.測試方法，低壓脈沖法、高壓閃絡法。
2.技術參數
測試距離：低壓脈沖法時，最大測試距離15Km；高壓閃絡法時，最大測試距離10Km。
系統測試精度：小于20cm。
脈沖幅度: 負載阻抗在50Ω時不小于250V。
脈沖寬度: 0.2μs、2μs、4μs三種。
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
系統測量誤差：主機測量結果再配合數顯同步定點儀測量，系統誤差為零。
讀數分辨率: 1m
預置了5種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。
對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。
3.采樣方式：電流取樣法。
4.工作條件: 溫度-10 +45oC，相對濕度 90%。
5.體積：430×300×190mm。
6.重量：約10kg。 |
