地埋電纜故障探測儀 產品簡介

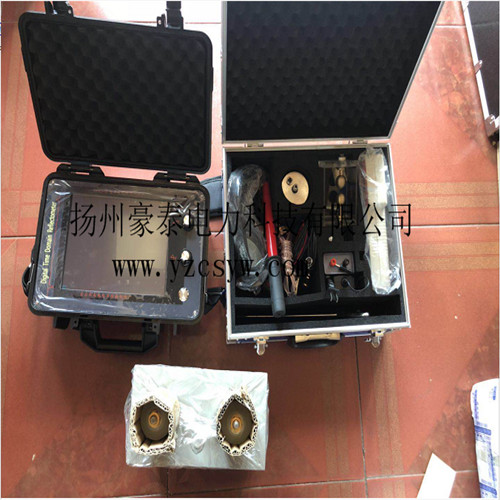

  DDH地埋電纜故障探測儀測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，配備聲測法定點儀，可準確測定故障點的精確位置。

1、功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置
2、測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。
3、具有波開及參數存儲、調出功能。采用非易失性器件，關機后波形、數據不易失。
4、具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷。
5、 地埋電纜故障探測儀具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
6、控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。
7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8、具有打印功能。將測試的結果打印存檔。

介紹：

可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄露、高阻閃絡性故障。
電纜故障探測儀廠家價格可測量長度已知的任何電纜中電波傳播速度。
可測量試電纜走向及埋設深度。
測試距離：不小于40km zui短測試距離（盲區）：5~10米
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳播速度m/μs；軟件游標0.15米。
儀器采樣頻率：6.25MHz、10MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗：AC220V±10% 15W DC 12V(7AH) 不大于20W
 待機時間：可連續試驗4小時左右。
管理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的 的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障生產原因、試驗報告、電纜測試記錄等信息。

 路徑儀技術指標：

信號頻率：15kHz 正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc（電纜特性阻率）
振蕩方式：斷續
主機重量：9.8kg
環境溫度：-10℃~+40℃
外形尺寸：180mm×300mm×400mm
相對濕度：RH≤85%（25℃）
